Insertion graphique : guide complet pour un dossier d’urbanisme accepté
Sommaire

Introduction : comprendre l’insertion graphique et ce que la mairie attend vraiment

Tu peux avoir un beau projet et voir ton dossier accepté ralentir à cause d’une seule pièce : l’insertion graphique. En urbanisme, ce visuel montre, de façon réaliste, comment le projet s’intègre dans son environnement immédiat.

Pour la mairie, ce n’est pas une image “jolie”. C’est une preuve visuelle utile pour un permis de construire ou une déclaration préalable. Elle doit répondre à quatre attentes simples :

  • lisibilité : on comprend vite l’existant et le projet ;
  • cohérence : volumes, matériaux, couleurs, échelle ;
  • crédibilité : perspective juste, ombres plausibles, photo propre ;
  • respect du site : voisinage, relief, végétation, vues.

Un garage surélevé, une extension en limite séparative ou une maison visible depuis la rue principale : dans ces cas, cette pièce devient souvent décisive pour éviter une demande de complément, voire un refus. Si tu veux voir le niveau de rendu attendu, regarde ce guide sur le photomontage architectural et ce dossier sur les pièces graphiques.

Insertion graphique, photomontage, rendu réglementaire : les différences à connaître

Tu peux gagner du temps ici… ou perdre ton dossier sur un malentendu visuel.

L’insertion graphique n’est pas un simple “joli rendu”. C’est une pièce graphique demandée par l’administration pour montrer ton projet dans son site réel. À l’inverse, un photomontage architectural assemble une photo du terrain et le projet, souvent avec un objectif réglementaire ou commercial selon le niveau de finition. Le rendu 3D, lui, relève surtout de la visualisation architecturale : image propre, séduisante, parfois spectaculaire, mais pas automatiquement recevable comme rendu réglementaire.

Pour faire simple :

  • Document administratif : vue lisible, angle utile, proportions crédibles, contexte visible.
  • Support de communication : lumière flatteuse, végétation parfaite, ciel de magazine… sympa, mais la mairie ne juge pas ton talent de metteur en scène.
  • Rendu 3D : utile pour vendre, arbitrer des matériaux ou convaincre un client.
  • Photomontage : souvent le bon compromis pour un dossier sérieux.

Exemple concret : pour une extension de 20 m² peu visible depuis la rue, un visuel sobre suffit souvent. En revanche, si ton projet modifie la façade, la hauteur ou l’impact paysager, un montage plus poussé devient très utile. Le vrai sujet, c’est la justesse, pas le glamour.

Si tu confonds image esthétique et document administratif, tu risques un visuel “waouh” mais inutilisable. Pour bien cadrer les attendus, regarde aussi DP4 DP6 : le guide complet et Calibration perspective en insertion 3D.

Comparatif visuel entre insertion graphique, photomontage et rendu réglementaire pour un dossier d’urbanisme.

Quels documents produire selon le dossier : DP, PC, PCMI6 et cas particuliers

C’est souvent là que le dossier se joue : la bonne image, au bon format, pour la bonne demande.

Dans un dossier d’urbanisme, tu ne fournis pas les mêmes pièces graphiques selon qu’il s’agit d’une DP ou d’un PC. En pratique :

  • en déclaration préalable, on te demande souvent DP4 pour le plan de façade/toiture modifié, et DP6 pour le document d’insertion dans le site ;
  • en permis de construire, la pièce équivalente est PCMI6, dédiée à l’aspect extérieur et à l’intégration du projet ;
  • selon les communes, d’autres vues peuvent être exigées : angle opposé, vue depuis la rue, version annotée, ou photo plus large du contexte.

Le rôle est simple :

  • DP4 montre ce qui change sur la façade ou la toiture ;
  • DP6 montre comment le projet se voit dans son environnement ;
  • PCMI6 va souvent plus loin, avec un niveau de réalisme et de lecture plus poussé.

Cas particuliers ? Ils changent tout, ou presque :

  • extension : il faut bien distinguer l’existant et l’ajout ;
  • surélévation : la hauteur et les vues lointaines deviennent cruciales ;
  • ravalement ou modification de façade : un visuel sobre mais précis suffit souvent ;
  • bâtiment isolé : montre les limites, accès, plantations, voisinage immédiat.

Bref, adapte le niveau de détail au projet. Pour une fenêtre créée, inutile de sortir Spielberg. Pour une maison neuve, ton insertion graphique doit être propre, crédible et lisible. Si tu hésites entre DP4 et DP6, regarde ce guide complet DP4 DP6 et ce dossier sur les pièces graphiques.

Comment faire une insertion graphique conforme : la méthode pas à pas

Tu veux une image crédible, lisible et défendable en mairie ? Alors suis une méthode simple, sans brûler les étapes.

La méthode insertion graphique commence toujours sur le terrain, pas sur Photoshop. Ta prise de vue doit montrer le projet depuis un angle utile à l’instruction : voie publique, accès principal, limites séparatives si elles sont sensibles, et éléments voisins qui donnent l’échelle. Prends plusieurs photos à hauteur d’œil, entre 1,50 m et 1,70 m, avec une focale stable et peu déformante. Évite l’ultra grand-angle : c’est spectaculaire, mais souvent catastrophique pour un dossier. Si tu veux creuser ce point, regarde ce guide sur la Photographie terrain : méthode, cadrage et prise de vue.

Avant même le montage, prépare ton cadrage :

  • garde des repères fixes visibles : façade voisine, clôture, lampadaire, arbre, angle de rue ;
  • photographie par temps clair, avec des ombres lisibles ;
  • évite les voitures garées pile devant la future construction, sauf si tu aimes souffrir au détourage ;
  • note si possible la hauteur de l’appareil, la focale et la position de prise.

Ensuite vient la calibration perspective. C’est le cœur du réalisme. Aligne les verticales, repère les lignes de fuite, place la ligne d’horizon et ajuste l’échelle du modèle à partir d’une cote fiable : largeur de portail, hauteur d’étage, clôture mesurée sur plan. Si la perspective est fausse, tout sonne faux, même avec de jolies textures. Pour cette étape, le plus sûr est de suivre une vraie méthode de Calibration perspective en insertion 3D.

Puis tu passes à l’intégration réaliste du projet dans la photo. Là, tu cherches la cohérence, pas l’effet waouh de concours :

  • matières : enduit, bois, zinc, tuiles avec un niveau de détail crédible ;
  • ombres : orientées comme celles de la photo existante ;
  • couleurs : légèrement désaturées si la photo est terne, jamais fluo ;
  • végétation : utile pour contextualiser, pas pour cacher une façade trop massive ;
  • contexte : terrain, muret, raccords au sol, pente, voirie, clôtures.

Un bon réflexe : zoome à 100 %, puis dézoome. À 100 %, tu traques les bords sales, les objets flottants, les ombres impossibles. En vue globale, tu vérifies si le projet tient naturellement dans la scène.

Avant export, fais ton contrôle qualité final :

  • le volume correspond-il bien aux plans déposés ?
  • l’échelle semble-t-elle juste par rapport aux voisins ?
  • les teintes restent-elles réalistes à l’impression ?
  • le visuel est-il lisible en A4 ou A3 ?
  • le fichier exporté est-il net, sans compression excessive ?

Une insertion graphique réussie n’est pas celle qui impressionne le plus. C’est celle qui soulève le moins de questions. Et en urbanisme, c’est souvent le plus beau compliment. Dernier point : vérifie que ton insertion graphique est cohérente avec toutes les autres pièces du dossier, sinon l’instructeur le verra en dix secondes.

Méthode pas à pas d’une insertion graphique conforme, de la prise de vue au montage final.

Quand utiliser une insertion graphique 2D ou 3D selon le projet

Tu n’as pas toujours besoin d’une image “waouh”. En urbanisme, tu as surtout besoin d’un visuel qui fait comprendre vite.

Pour un choix du format efficace, pense simple :

  • insertion graphique 2D : idéale pour une extension modeste, une modification de façade, un abri, une clôture ou une surélévation légère. Si le projet est lisible en une vue et que l’enjeu porte surtout sur la conformité, la 2D va droit au but. Elle coûte moins cher, se produit plus vite, et évite l’effet “rendu promo” que certaines mairies aiment… moyennement.
  • insertion graphique 3D : utile dès que les volumes deviennent difficiles à lire. Maison neuve sur terrain en pente, extension avec toiture complexe, projet visible depuis plusieurs points, ou insertion dans un tissu bâti sensible : la 3D clarifie l’impact visuel et facilite la validation projet.

En pratique, pose-toi 3 questions :

  • Budget serré ? Va vers la 2D.
  • Projet complexe ? La 3D aide vraiment.
  • Contexte réglementaire sensible ? Choisis le format qui explique le mieux le visuel urbanisme.

Un bon réflexe : si tu hésites, regarde un photomontage architectural ou le guide sur l’insertion architecturale 3d : guide complet pour valider une extension. Une image floue coûte parfois plus cher qu’une image bien pensée.

Cas sensibles : ABF, zone protégée et voisinage dense

C’est souvent ici que les dossiers “presque bons” se coincent.

Avec un ABF, en zone protégée ou en secteur sauvegardé, ton visuel doit faire plus que montrer le projet : il doit prouver son insertion paysagère et patrimoniale. On regarde la matière, la teinte, les ombres, la hauteur perçue, mais aussi la façon dont le volume dialogue avec l’existant. Une vue flatteuse, trop lointaine ou prise au grand-angle, envoie un mauvais signal. L’ABF a l’œil. Et souvent deux.

Dans ces secteurs, pense perception réelle :

  • vue depuis la rue principale ;
  • vue dans l’axe des façades voisines ;
  • vue avec éléments patrimoniaux proches : toiture, clôture, modénature, alignement ;
  • saison et lumière cohérentes avec la photo de base.

En voisinage dense, le sujet n’est plus seulement “est-ce joli ?”, mais “que voit-on vraiment à 5, 10 ou 20 mètres ?”. Une surélévation peut sembler discrète de loin et devenir très présente en co-visibilité avec les maisons mitoyennes. Même logique pour une extension visible depuis plusieurs jardins ou depuis une venelle.

Tes bons réflexes :

  • garde une focale neutre et une hauteur d’œil crédible ;
  • montre au moins une vue proche et une vue de contexte ;
  • n’efface pas les masques visuels utiles, mais n’en rajoute pas non plus ;
  • calibre précisément les lignes de fuite, avec une méthode type Calibration perspective en insertion 3D.

Si ton insertion graphique traite un site sensible, appuie-toi aussi sur une vraie méthode de prise de vue, comme dans Photographie terrain : méthode, cadrage et prise de vue. Un visuel honnête rassure. Un visuel “trop arrangeant” inquiète immédiatement.

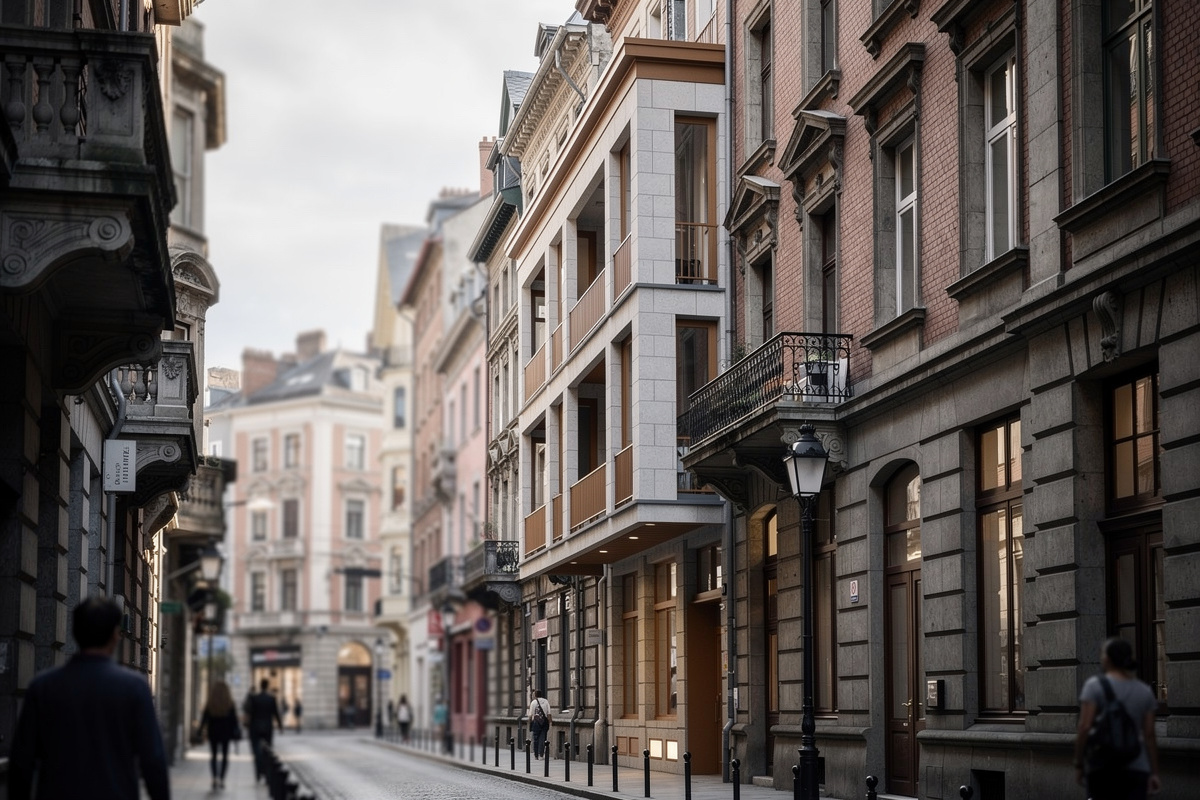

Insertion graphique dans une zone protégée avec insertion paysagère au milieu d’un tissu urbain dense.

Les erreurs fréquentes qui bloquent une insertion graphique

C’est souvent un détail qui fait trébucher tout le dossier.

Les erreurs insertion graphique les plus fréquentes sont presque toujours visibles en 3 secondes par l’instructeur :

  • cadrage mal choisi : vue trop serrée, angle flatteur, voie publique absente, voisins coupés ;
  • perspective fausse : verticales qui fuient, horizon incohérent, volume qui “penche” ;
  • échelle bancale : porte trop haute, clôture trop basse, arbre géant sorti d’un film de science-fiction ;
  • luminosité mal gérée : projet plein soleil sur photo grise, contraste excessif, ombres impossibles.

À ça s’ajoutent les incohérences de matériaux, d’ombres et d’intégration au site : une tuile rouge dans un front bâti gris, un bardage contemporain sans lien avec le contexte, ou des ombres orientées à l’inverse de l’existant. Là, la cohérence visuelle casse net.

Autre piège : la sur-retouche. Si ton image ressemble à une pub immobilière, la lisibilité réglementaire chute. À l’inverse, un visuel sous-détaillé laisse trop de zones floues. Résultat : demande de pièces complémentaires, voire rejet si l’administration ne peut pas apprécier l’impact réel du projet.

Si tu veux éviter ces erreurs, travaille la prise de vue avec Photographie terrain : méthode, cadrage et prise de vue et vérifie la Calibration perspective en insertion 3D. Une bonne insertion graphique doit convaincre, pas maquiller.

Mini-checklist de contrôle qualité avant dépôt

Juste avant le dépôt permis, fais une pause de 10 minutes : c’est souvent là que tu évites le refus bête.

Ta checklist express de contrôle qualité :

  • vérifie que le visuel correspond au projet réel : volumes, teintes, menuiseries, clôtures, pente de toiture, végétation conservée ou supprimée ;
  • relis les annotations, légendes et échelles : si un texte est illisible à l’impression A4 ou A3, l’instructeur ne va pas jouer au décodeur ;
  • compare plans, coupe et insertion graphique : mêmes hauteurs, mêmes ouvertures, même implantation. Une fenêtre qui apparaît ici mais disparaît là, et le doute s’installe ;
  • fais une vraie vérification dossier finale, idéalement à deux : toi + une personne qui découvre le projet.

Petit réflexe utile : imprime la pièce graphique une dernière fois. À l’écran, tout paraît propre ; sur papier, les incohérences sautent souvent aux yeux. Si tu as un doute sur la vue ou la perspective, revois la calibration perspective en insertion 3D.

Mini-checklist de contrôle qualité pour vérifier une insertion graphique avant dépôt du permis.

Questions fréquentes sur l’insertion graphique

Tu hésites encore ? C’est normal : la FAQ insertion graphique tourne presque toujours autour de trois points.

  • Délais : compte souvent 24 à 72 h pour un cas simple, davantage si le terrain est complexe, en pente, ou en secteur ABF.
  • Coût : pour une insertion graphique, le coût varie selon la précision demandée, le nombre de vues et la qualité des photos de départ. Une maison avec une seule façade visible ne joue pas dans la même cour qu’un projet en angle.
  • Niveau de détail : la mairie attend un visuel lisible et crédible, pas une image de concours. Trop “waouh”, et ça peut même sentir le rendu marketing.

Est-ce obligatoire ? Souvent oui en DP6 ou PCMI6, selon ton dossier. Tu peux vérifier dans DP4 DP6 : le guide complet ou dans Insertion Graphique Permis de Construire : Guide Complet 2026.

Qui peut la produire ? Un architecte, un infographiste ou une agence spécialisée. L’essentiel : un rendu juste, cohérent, et défendable en instruction.
