Insertion graphique permis de construire : ce que c'est vraiment (et pourquoi ça change tout)

Tu déposes un permis de construire et tu découvres qu'il faut fournir une insertion graphique permis construire ? Pas de panique. Cette pièce, appelée PCMI6 dans le Code de l'urbanisme (article R431-10), est simplement un document graphique obligatoire en urbanisme qui montre ton projet tel qu'il apparaîtra depuis l'espace public, intégré dans son environnement réel.

Concrètement, c'est une photo du site existant dans laquelle on vient incruster ton futur bâtiment. On obtient ainsi deux visuels côte à côte : l'état initial et l'état projeté. L'instructeur voit d'un coup d'œil si ta construction s'harmonise avec le voisinage — volumes, couleurs, toiture, végétation.

Ne confonds pas cette pièce avec un plan de façade. La différence est fondamentale :

• Un plan de façade représente ton bâtiment seul, de face, avec ses cotes.
• L'intégration visuelle du projet de construction montre la réalité : ta maison ou ton extension dans la rue, à côté des voisins, avec les arbres existants.

C'est précisément cette vue depuis l'espace public qui permet à l'instructeur de juger l'impact visuel. Sans elle, ton dossier est incomplet — et refusé. Beaucoup de particuliers sous-estiment cette pièce et se retrouvent avec une demande de pièces complémentaires qui rallonge le délai d'instruction de plusieurs semaines.

Pour réaliser ce visuel, les méthodes vont du photomontage simple au rendu photoréaliste en 3D, selon ton budget et la complexité du projet.

Dans ce guide, tu vas découvrir :

• Les coûts réels en 2026 (du DIY à la prestation pro)
• Les méthodes qui fonctionnent selon ton profil
• Les erreurs classiques qui mènent au refus

Objectif : déposer un dossier solide du premier coup.

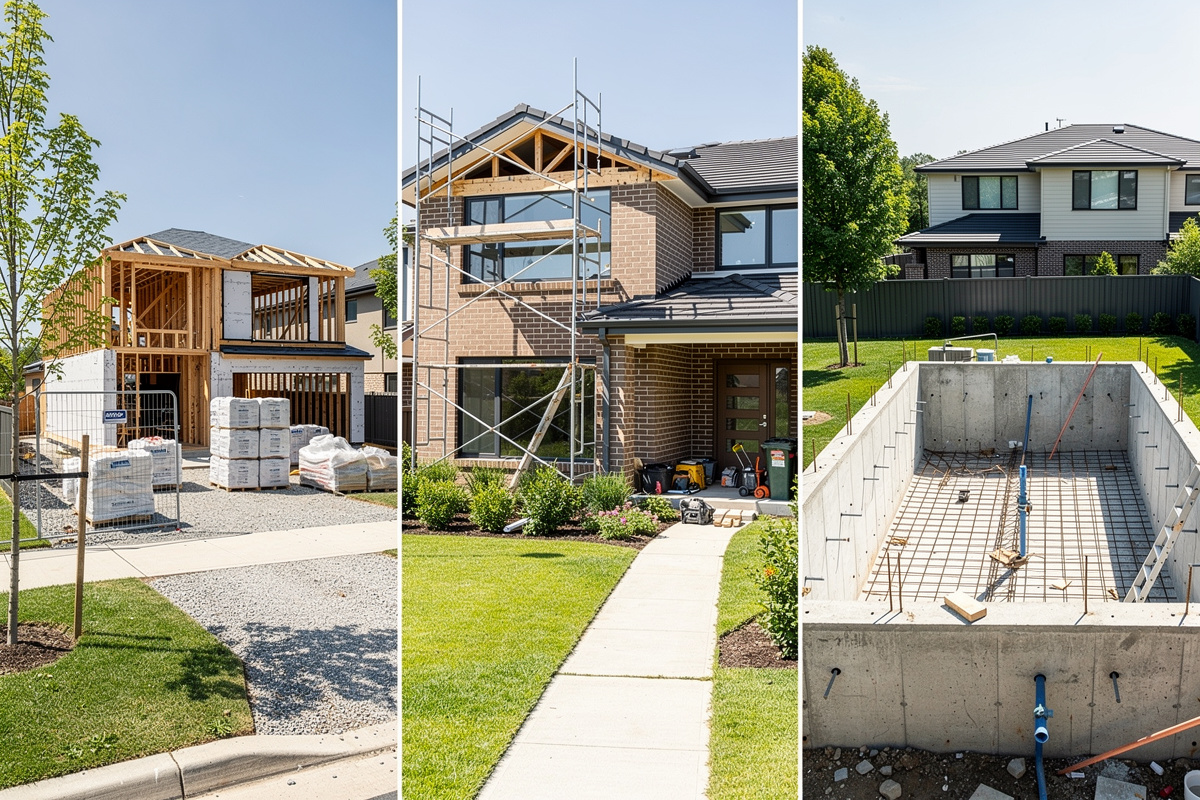

Quand l'insertion graphique est-elle obligatoire ? Les règles selon ton projet

Tous les projets ne nécessitent pas ce document. Mais beaucoup plus qu'on ne le croit. Voici les règles claires selon ton type de travaux en 2026.

Maison neuve (permis de construire) : l'insertion graphique permis construire est systématiquement exigée dès que le projet est visible depuis l'espace public. Autrement dit, dans la quasi-totalité des cas. Le dossier PCMI6 doit montrer la covisibilité bâtiment existant avec ta future construction, intégrée dans son environnement réel.

Extension, surélévation, ravalement : l'obligation dépend de l'impact visuel. Si tes travaux modifient l'aspect extérieur perçu depuis la rue ou un point de vue public, le document graphique obligatoire urbanisme est requis. Une surélévation de toiture ? Toujours concernée. Un ravalement qui change la teinte des façades ? Aussi. L'instructeur vérifiera la cohérence avec ton plan masse coté NGF et ton élévation façade permis construire.

Piscine, abri de jardin, carport : tout dépend des seuils de surface et de la visibilité.

• Abri de jardin > 20 m² (ou > 40 m² en zone urbaine avec PLU) : permis de construire obligatoire, donc PCMI6 exigé
• Piscine > 100 m² ou avec abri > 1,80 m : même logique
• Carport visible depuis la voie publique : souvent demandé même en déclaration préalable

Déclaration préalable (DP6) vs permis de construire (PCMI6) : la pièce porte un nom différent, mais le principe reste identique. En DP, c'est la pièce DP6. En PC, c'est la PCMI6. Dans les deux cas, tu dois montrer le projet dans son contexte. La qualité attendue est la même, et un rendu photoréaliste bien exécuté fait toujours la différence face à l'instructeur.

Les exigences précises des services instructeurs : ce qui fait passer ou recaler ton dossier

Un dossier techniquement correct mais visuellement bâclé ? C'est le meilleur moyen de voir ton permis refusé. Les instructeurs en mairie ne se contentent pas de cocher des cases : ils évaluent la conformité visuelle instruction mairie de ton projet dans son contexte réel.

Les critères techniques non négociables :

• Une photo de l'état initial nette, prise depuis la voie publique
• Une simulation du projet inséré dans cette même photo, à échelle lisible
• Un point de vue qui montre clairement la covisibilité bâtiment existant avec les constructions voisines
• Un rendu réaliste qui respecte les proportions, les ombres et la végétation existante

Sur ce dernier point, la qualité du rendu photoréaliste et de la visualisation architecturale fait souvent la différence entre un dossier accepté et un dossier renvoyé.

Les erreurs qui plombent ton dossier :

• Un photomontage paysager bâtiment flou ou pixelisé
• Une perspective faussée (ton projet semble flotter ou changer d'échelle)
• L'absence totale de contexte bâti environnant — comme si ta maison poussait dans le vide

En secteur sauvegardé patrimoine bâti, l'architecte des bâtiments de France scrute chaque détail. Matériaux, colorimétrie, volumétrie : tout est passé au crible. Une insertion graphique approximative dans ces zones, c'est un refus quasi garanti.

Côté jurisprudence, plusieurs tribunaux administratifs ont annulé des permis pour insertion graphique permis construire insuffisante. Le Conseil d'État (arrêt du 20 février 2002, n°223631) a confirmé qu'un dossier incomplet sur ce volet justifie un refus. Plus récemment, des cours administratives ont jugé qu'un photomontage paysager bâtiment trompeur vicie l'ensemble de l'instruction.

Ce que les instructeurs veulent vraiment ? Comprendre en un coup d'œil comment ton projet s'intègre. Ton insertion graphique permis construire doit raconter une histoire crédible — celle de ton bâtiment dans son futur quartier.

Zones protégées et ABF : des exigences encore plus strictes

Ton projet se situe à moins de 500 mètres d'un monument historique, dans un secteur sauvegardé ou une ancienne ZPPAUP ? Bienvenue dans le monde de l'architecte des Bâtiments de France (ABF), où chaque détail visuel compte double.

Dans ces zones, une simple insertion graphique permis construire ne suffit plus. L'ABF exige une perspective architecturale réglementaire démontrant la covisibilité avec le patrimoine bâti environnant. Matériaux, couleurs, volumétrie : tout doit être lisible et justifié. Une visualisation architecturale photoréaliste devient alors quasi indispensable.

Ce que l'ABF attend concrètement

• Une simulation 3D permis de construire montrant le projet sous plusieurs angles
• Le respect strict du PLU et des règles d'implantation visuelle du secteur
• La preuve que ton bâtiment dialogue harmonieusement avec l'existant classé

Un document flou ou incomplet ? Refus quasi systématique.

Identifier si ton projet est concerné

Avant de déposer ton dossier, vérifie ces trois points :

• Périmètre de protection : consulte le portail Atlas des patrimoines pour localiser les monuments historiques à proximité de ton terrain
• Type de zone : site patrimonial remarquable (SPR), abords de monument historique (500 m), ou site classé — chaque statut implique un niveau d'exigence différent
• Nature des travaux : même un simple ravalement dans un périmètre ABF peut déclencher une consultation obligatoire

Anticiper avec une consultation informelle

Conseil clé : demande une consultation informelle auprès de l'ABF avant de déposer. Cette démarche gratuite te permet d'ajuster ton projet en amont et d'éviter des mois de retard. Beaucoup de porteurs de projet sautent cette étape — et le regrettent.

Insertion graphique et PLU : adapter ton document aux règles locales

Avant de réaliser ou commander ton insertion graphique permis construire, ouvre le PLU de ta commune. C'est la base. Chaque PLU contient des articles sur l'aspect extérieur (souvent l'article 11) qui dictent les règles d'implantation visuelle : matériaux autorisés, palette de coloris, pentes de toiture, hauteur maximale.

Ton document graphique doit refléter précisément ces contraintes. Un rendu architectural extérieur montrant des volets bleus alors que le PLU impose du gris anthracite ? Refus quasi garanti lors de l'instruction en mairie.

Voici comment procéder :

• Télécharge le PLU sur le site de ta commune ou sur le Géoportail de l'urbanisme
• Repère les articles concernant l'aspect extérieur, les clôtures et la volumétrie
• Note les prescriptions sur les matériaux et coloris avant de briefer ton prestataire

Certaines communes vont encore plus loin avec des cahiers de prescriptions architecturales ultra-détaillés. À Bordeaux, Aix-en-Provence ou dans les communes littorales, la notice descriptive du projet architectural est scrutée ligne par ligne.

L'astuce : intègre directement les références du PLU dans ton insertion 3D architecturale. Ça prouve ta conformité visuelle et facilite considérablement la validation du dossier.

Combien coûte une insertion graphique en 2026 ? La grille de tarifs réels

Tu veux commander une insertion graphique permis construire mais tu n'as aucune idée du budget ? Voici une grille tarifaire basée sur les prix réels pratiqués en 2026.

Architecte ou dessinateur maître d'œuvre

Quand tu confies l'ensemble de ton dossier à un architecte, le document PCMI6 est généralement inclus dans les honoraires globaux. Compte entre 300 et 800 € pour cette prestation spécifique. L'avantage : le professionnel connaît déjà ton projet sur le bout des doigts. L'inconvénient : tu paies aussi le reste de la mission, même si tu n'en as pas toujours besoin.

Agence spécialisée ou dessinateur indépendant

C'est souvent le meilleur rapport qualité-prix. Les tarifs oscillent entre 150 et 500 € selon le type de rendu demandé :

• Photomontage 2D simple (incrustation sur photo) : 150 à 250 €
• Simulation 3D permis de construire avec modélisation complète : 300 à 500 €
• Maquette numérique insertion site avec plusieurs angles de vue : à partir de 400 €

Pour mieux comprendre les étapes de production, consulte ce guide sur l'insertion 3D architecturale : du photomontage à la livraison.

Ce qui fait grimper la facture

Plusieurs facteurs influencent directement le prix final :

• Zone protégée ou périmètre ABF : le niveau d'exigence impose un rendu ultra-réaliste, réalisé avec un logiciel rendu 3D architecture performant. Ajoute 30 à 50 % au tarif de base.
• Nombre de vues demandées : chaque angle supplémentaire = temps de modélisation en plus.
• Complexité architecturale : une toiture végétalisée ou des façades vitrées demandent plus de travail qu'un cube enduit blanc.
• Délai serré : livraison en 48 h ? Prévois une majoration.

Un conseil pragmatique : demande toujours deux ou trois devis avant de signer. Les écarts de prix pour une même insertion graphique permis construire peuvent varier du simple au triple selon les prestataires.

DIY avec logiciels ou IA : coût zéro ou presque, mais attention aux pièges

Zero euro pour une insertion graphique permis construire, ça fait rêver. Et c'est techniquement possible. Mais le temps investi et les risques de rejet méritent qu'on en parle franchement.

Les outils à ta disposition en 2026 :

• Canva / Photoshop : montage photo basique, suffisant pour un projet simple
• SketchUp Free : modélisation 3D gratuite, idéale pour créer une maquette numérique insertion site
• Outils IA (Stable Diffusion, Architect AI) : génération rapide de visuels architecturaux — pour mieux comprendre leurs possibilités réelles, consulte ce guide sur l'intelligence artificielle et architecture : usages concrets

Coût réel : entre 0 et 50 € d'abonnements. Mais compte 5 à 15 heures de travail si tu débutes. Ton temps a une valeur.

Le piège majeur des rendus IA : un logiciel rendu 3D architecture classique produit des résultats maîtrisables. L'IA, elle, génère parfois des images trop « léchées », irréalistes ou incohérentes avec l'environnement. Résultat : l'instructeur doute de la conformité visuelle instruction mairie et demande des compléments. Voire refuse.

Quand le DIY fonctionne : extension simple, abri de jardin, clôture — hors zone protégée.

Quand il devient risqué : périmètre ABF, projet en covisibilité avec du patrimoine, volumétrie complexe. Dans ces cas, une simulation 3D permis de construire professionnelle reste le choix le plus sûr pour éviter un aller-retour coûteux avec l'administration.

Photomontage 2D, rendu 3D ou perspective à main levée : quel format choisir ?

Trois techniques coexistent, et ton choix impacte directement le délai, le budget et les chances d'acceptation de ton dossier.

Le photomontage 2D : la valeur sûre

C'est la méthode la plus répandue. Tu pars d'une photo réelle du terrain, tu superposes un calque du projet (façades, toiture, clôtures) et tu ajustes les proportions. Résultat : un montage photographique architecte lisible, rapide à produire et accepté par la grande majorité des mairies. Pour une maison individuelle ou une extension classique, ce format suffit amplement.

Le rendu 3D photoréaliste : l'artillerie lourde

Quand le projet est complexe — immeuble collectif, zone ABF, bâtiment contemporain en secteur patrimonial — un simple calque 2D peut sembler léger. La simulation 3D permis de construire offre un réalisme bluffant : ombres, reflets, végétation modélisée. C'est l'option qui rassure le plus les instructeurs. Si tu veux approfondir cette approche, consulte notre guide sur l'insertion 3D architecturale : du photomontage à la livraison.

La perspective à main levée : légale mais risquée

Un croquis coté reste juridiquement recevable comme insertion graphique permis construire. Mais soyons honnêtes : de moins en moins d'instructeurs l'apprécient. Le rendu est subjectif, difficile à évaluer, et donne une image peu professionnelle du dossier.

Comparatif rapide des trois formats :

En résumé : le photomontage paysager bâtiment couvre 80 % des besoins. Le rendu architectural extérieur sécurise les dossiers sensibles. Et le croquis ? Garde-le en dernier recours.

Méthode pas à pas pour réaliser ton insertion graphique soi-même

Tu veux réaliser ton insertion graphique permis construire sans passer par un pro ? Voici la méthode en quatre étapes, testée et approuvée.

Étape 1 : Photographier l'état initial

Rends-toi sur place et shoote depuis la vue depuis l'espace public — trottoir, route, chemin d'accès. Quelques règles à respecter :

• Hauteur de prise de vue : environ 1,60 m (hauteur des yeux d'un piéton)
• Heure : privilégie la fin de matinée pour une lumière homogène, sans ombres trop marquées
• Résolution : minimum 4000 × 3000 px pour garder du détail au recadrage
• Angle : légèrement en biais (trois quarts) pour montrer deux façades du futur bâtiment

Étape 2 : Modéliser le projet à la bonne échelle

Crée ta maquette numérique avec un logiciel rendu 3D architecture (SketchUp, Blender, Twinmotion…). Le piège classique ? Un modèle parfait mais calé sur un angle de caméra différent de ta photo. Aligne précisément la focale, la hauteur et la perspective. Pour choisir son logiciel de rendu 3D pour l'architecture en 2026, compare les options gratuites et payantes selon ton niveau.

Étape 3 : Intégrer visuellement le projet

Superpose le rendu sur la photo de l'état initial et état projeté. Ajuste les ombres pour qu'elles suivent la lumière naturelle du cliché. Ajoute la végétation existante en premier plan, corrige les couleurs pour fondre le projet dans son environnement. Un montage photographique architecte réussi se reconnaît à un détail : on hésite entre photo et simulation.

Étape 4 : Annoter et livrer le document

Indique clairement la légende ("état initial" / "état projeté"), le point de vue sur le plan masse coté NGF et l'échelle approximative.

Les erreurs qui font recaler ton dossier

• Angle de la photo et angle du modèle 3D incohérents
• Projet anormalement lumineux sur un fond gris ou ombragé
• Aucune légende ni indication du point de prise de vue

Avec cette méthode, ton insertion graphique permis construire tient la route face à l'instructeur. Pour aller plus loin dans la qualité du rendu, explore les techniques d'insertion 3D architecturale : du photomontage à la livraison.

Cas particuliers : extension, piscine, abri de jardin — ce qu'on attend vraiment

Chaque type de projet a ses propres pièges visuels. Voici ce que les instructeurs attendent vraiment selon ton cas.

Extension de maison

C'est le dossier le plus fréquent — et celui où la covisibilité bâtiment existant est scrutée de près. Ton document doit montrer clairement si l'extension prolonge l'existant (mêmes matériaux, même pente de toit) ou assume un contraste volontaire (bardage bois sur façade enduite, par exemple). Indique les matériaux et coloris directement sur le visuel. L'instructeur veut voir l'intégration visuelle projet construction d'un seul coup d'œil, pas deviner.

Piscine

On l'oublie souvent, mais une insertion graphique permis construire est exigée dès que le bassin est visible depuis la voie publique ou situé en zone protégée. Dans un secteur sauvegardé patrimoine bâti, l'ABF vérifiera aussi les margelles, la couleur du liner et les clôtures périphériques. Ne néglige pas ce document sous prétexte que « c'est juste une piscine ».

Abri de jardin et carport

En dessous de 20 m² de surface de plancher, une simple déclaration préalable suffit. Les exigences graphiques sont allégées : un photomontage basique fait l'affaire. Au-delà, c'est permis de construire — et le niveau de détail attendu monte d'un cran, surtout pour l'insertion 3D architecturale : du photomontage à la livraison.

Changement de façade ou ravalement

Ici, pas de volume à montrer. Le focus porte sur l'élévation façade permis construire : colorimétrie précise, nuancier RAL ou NCS, rendu des matériaux (enduit, pierre, brique). Une photo avant/après côte à côte reste le format le plus efficace pour convaincre.

Questions fréquentes sur l'insertion graphique pour permis de construire

Voici les réponses aux doutes qui reviennent le plus souvent.

L'insertion graphique est-elle obligatoire pour tous les permis de construire ? Non. Elle concerne les projets visibles depuis l'espace public. Une piscine entièrement cachée par un mur existant peut en être dispensée, mais c'est l'instructeur qui tranche. La pièce PCMI6 s'applique aux permis de construire, la pièce DP6 aux déclarations préalables — dans les deux cas, le principe est identique.

Peut-on réaliser soi-même son insertion graphique ? Oui, à condition de respecter l'échelle, la perspective et la lumière. Pour un projet simple hors zone protégée, un photomontage soigné suffit. Pour aller plus loin techniquement, tu peux explorer l'insertion 3D architecturale : du photomontage à la livraison.

Que vérifie l'architecte des Bâtiments de France en zone protégée ? Matériaux, coloris, volumétrie, covisibilité avec le patrimoine. Son avis est conforme : un refus bloque le dossier.

Mon dossier peut-il être refusé uniquement à cause du visuel ? Absolument. Une insertion graphique permis construire floue ou irréaliste compromet la conformité visuelle instruction mairie. Beaucoup de rejets viennent d'un document graphique obligatoire urbanisme bâclé — pas du projet lui-même.

Combien de points de vue fournir ? Un minimum, deux recommandés en zone sensible.

Photo en hiver ou en été ? Privilégie la saison où la végétation masque le moins le projet et le terrain.

Conclusion : l'insertion graphique, un investissement stratégique pour ton permis

Tu connais maintenant l'essentiel. L'insertion graphique permis construire est une pièce obligatoire pour la majorité des projets visibles depuis l'espace public. Son format va du simple photomontage 2D au rendu architectural extérieur photoréaliste, selon la complexité du dossier et les exigences locales (PLU, ABF).

Les coûts réels en 2026 ? Entre 0 € en DIY et 800 € chez un architecte, avec un sweet spot autour de 200-400 € chez un graphiste spécialisé. Le choix dépend de ton budget, de ton temps et du niveau de risque que tu acceptes.

Ce qu'il faut retenir :

• Une simulation 3D permis de construire soignée réduit les demandes de pièces complémentaires
• Un dossier visuel bâclé = des semaines de retard, voire un refus
• L'intégration visuelle projet construction bien calibrée rassure l'instructeur dès le premier regard

Tu hésites entre tout faire toi-même ou déléguer ? Si ton projet est simple, lance-toi avec la méthode pas à pas. Pour un dossier complexe ou en zone protégée, fais appel à un professionnel maîtrisant la visualisation architecturale et les rendus photoréalistes. Ton permis te remerciera.
